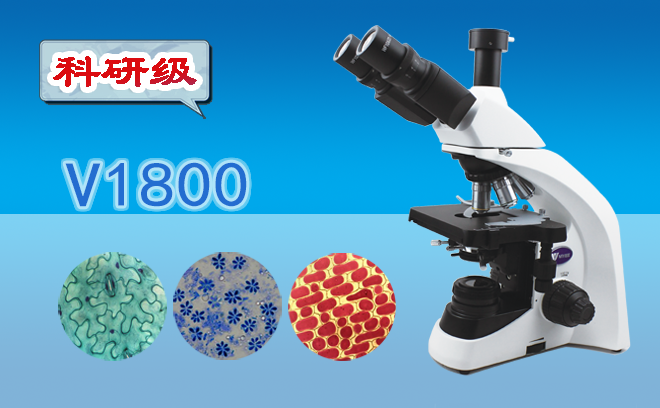

光學顯微鏡的組成結構相對復雜,主要由機械部分和光學部分組成。以下是詳細的組成結構說明:
機械部分
鏡座:用來穩定整個顯微鏡的底座,支撐整個鏡身。
鏡柱:連接鏡座和鏡臂的部分,用來支持鏡柱以上的部件。
鏡臂:握鏡的部位,通過鏡臂可以方便地移動和調節顯微鏡。
載物臺:用來放置玻片標本的地方,中央有通光孔,兩旁各有一個壓片夾,用于固定玻片標本。
粗準焦螺旋:轉動時,鏡筒的升降范圍較大,用于快速調節焦距。
細準焦螺旋:轉動時,鏡筒的升降范圍很小,用于精細調節焦距,使觀察到的物象更加清晰。
轉換器:可以轉動的圓盤,上面安裝有不同的物鏡,用于轉換不同的放大倍數。
光學部分
目鏡:接近人眼睛的鏡頭,上面標有放大倍數(如5×或10×),表示目鏡能將物象放大相應的倍數。
物鏡:安裝在轉換器上,上面也標有放大倍數(如10×或45×),是顯微鏡的主要放大部件,負責將標本放大并成像。
遮光器:上面有大小不等的圓孔,叫做光圈,每個光圈都可以對準通光孔,用來調節光線的強弱。
反光鏡:可以轉動,一面是平面鏡(光線強時用),一面是凹面鏡(光線弱時用),都能使光線經過通光孔反射上來,照亮標本。
聚光器和光闌:聚光器用于會聚光線,提高照明效果;光闌則用于進一步調節光線的強弱和范圍。
鏡筒:連接目鏡和物鏡的部分,確保光路暢通。
此外,光學顯微鏡還可能包括其他輔助部件,如濾光片、偏光裝置等,用于特殊觀察需求。
綜上所述,光學顯微鏡的組成結構包括鏡座、鏡柱、鏡臂、載物臺、粗準焦螺旋、細準焦螺旋、轉換器、目鏡、物鏡、遮光器、反光鏡、聚光器、光闌以及鏡筒等部分。這些部分共同協作,使得光學顯微鏡能夠放大并觀察微小的物體和細節。
