材料科學的目標是研究材料表面結構對于其表面特性的影響。因此,高分辨率分析表面形貌對確定表面粗糙度、反光特性、摩擦學性能及表面質量等相關參數具有重要意義。
激光光譜共聚焦顯微鏡是一款亞微米級檢測儀器,廣泛應用于微小結構及特殊材料的表面掃描與測量。能夠適用于各種不同材料的測量需求,滿足規格要求并使工藝流程較佳化,這意味著在縮短開發時間的同時降低成本。
接下來就詳細看看激光光譜共聚焦顯微鏡的幾大功能吧!
三維形貌測量
激光光譜共聚焦顯微鏡測量模塊采用光譜共焦技術,可非接觸、高精度地測量各類材質的高度信息。結合反饋控制的XY掃描模塊及三維成像算法,獲得精細的表面微觀結構。
相比于其他設備,激光光譜共聚焦顯微鏡在以下幾個方面具有明顯的優勢:
超大的掃描范圍 :可測量樣品尺寸覆蓋微米級到米級;
超快的掃描速度:高精密電動位移臺運動速度80mm/s,可快速進行線輪廓分析;
超簡單的設備操作:樣品無需前處理,軟件自帶操作導航,交互界面清晰易懂,稍加學習即可進行專業測量,并可根據模板自動生成分析報告與統計報表;
超高的測量精度:Z軸分辨率可達2nm;
超豐富的分析功能:軟件自帶圖像處理分析功能,可進行輪廓分析、平面分析、體積分析、粗糙度分析、統計分析等數據分析工作;
超強的材質適應性:可同時測量透明與不透明、光滑與粗糙、低反與高反等不同類型的材質,對于光滑表面,表面斜率適應性高達±45°,對于粗糙表面,表面斜率適應性更優。
水凝膠
水凝膠三維形貌
輪廓分析

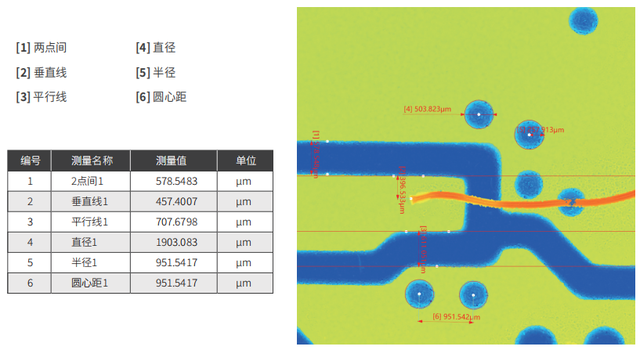

平面測量功能用于對三維圖像進行平面提取,可以通過豐富的幾何測量工具進行分析,包括以下6大測量:

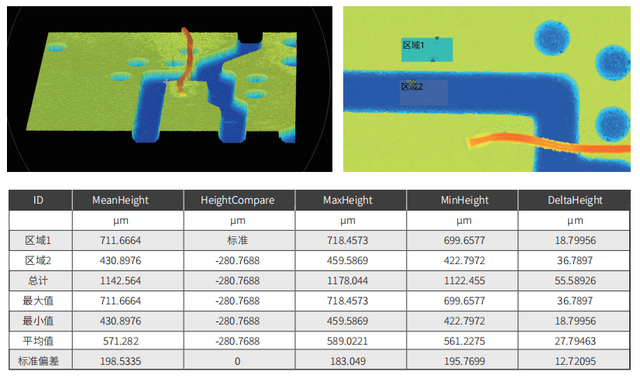

此外,激光光譜共聚焦顯微鏡還可對圖像進行平均臺階測量,選中多個區域,對每個區域進行平均高度測量,以**個區域平均高度為標準,計算與其他區域的臺階差值。

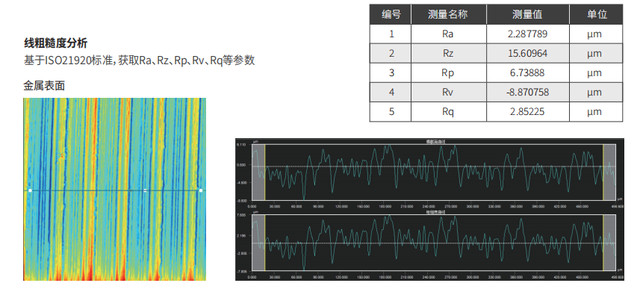

粗糙度分析
相較于常規的粗糙度儀,激光光譜共聚焦顯微鏡不僅可以進行線粗糙度分析,還可以對整個平面進行非接觸式面粗糙度分析。
以上就是激光光譜共聚焦顯微鏡幾個比較經典的功能了,歡迎大家補充新的想法
