唐旭等-MRT:透射電鏡技術進展及樣品等離子體清洗裝置研制

點擊次數:144

中科院地質地球所

透射電子顯微鏡(簡稱TEM)具有高的空間分辨率和綜合分析能力強等優點,可在微納尺度到原子尺度揭示物質的形貌、晶體結構、物相鑒定、化學成分、三維重構像、原子成像、電場和磁場結構等,對于納米地球與行星科學的研究具有重要的作用。目前,透射電鏡已在地球早期生命演化、微生物礦化、沉積物中磁性礦物(海洋和陸地)、納米礦床學、地球化學、地球深部高溫高壓礦物和行星科學研究中獲得了較多的應用(唐旭和李金華,2021)。

1、透射電鏡技術進展

透射電鏡發展于20世紀20-30年代(圖1)。隨著制造工藝和球差校正技術的進步,透射電鏡獲得了迅猛發展,從常規透射電鏡、場發射透射電鏡已經發展到球差校正透射電鏡(圖1)。常規的透射電鏡是基于平行束進行成像,而場發射和球差校正透射電鏡則是增加了STEM附件和球差矯正器,利用會聚束進行成像分析(圖2)。目前先進的球差校正透射電鏡分辨率高達0.03nm,并能與多種外場耦合使用,涉及約22~28種分析技術。依據技術方法和獲得的物質信息,可分為七大分析功能,如表1所示。

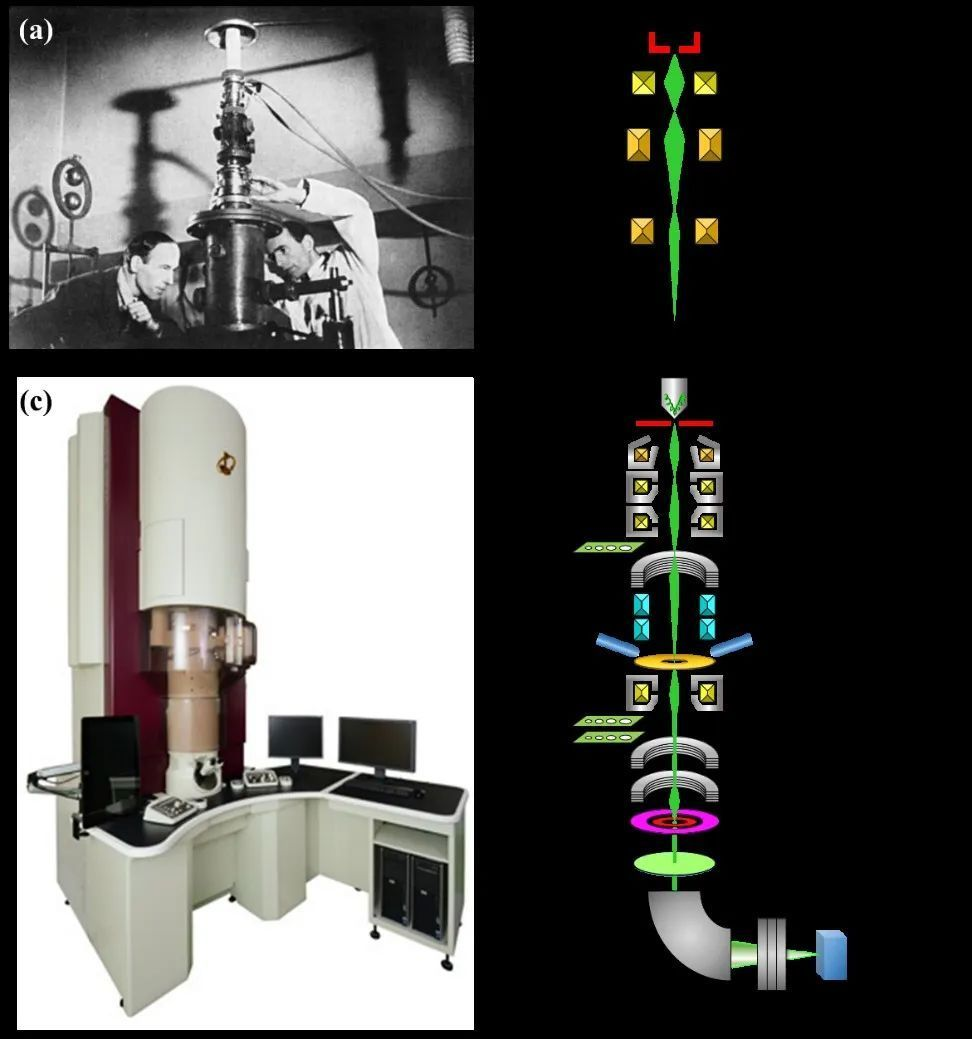

1 a)魯斯卡(右)和克諾爾(左)研制的第1臺透射電鏡電子顯微鏡;(bZUI早的電子顯微鏡光路圖;(c,d)現代球差校正透射電鏡及結構示意圖。

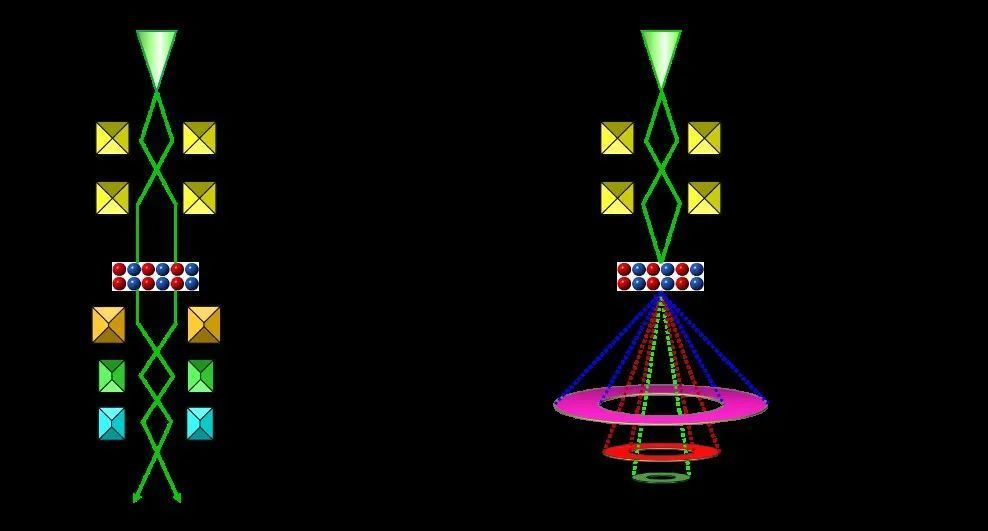

2 a)常規透射電鏡工作原理示意圖;(b)掃描透射電鏡(場發射和球差TEM)工作原理示意圖。

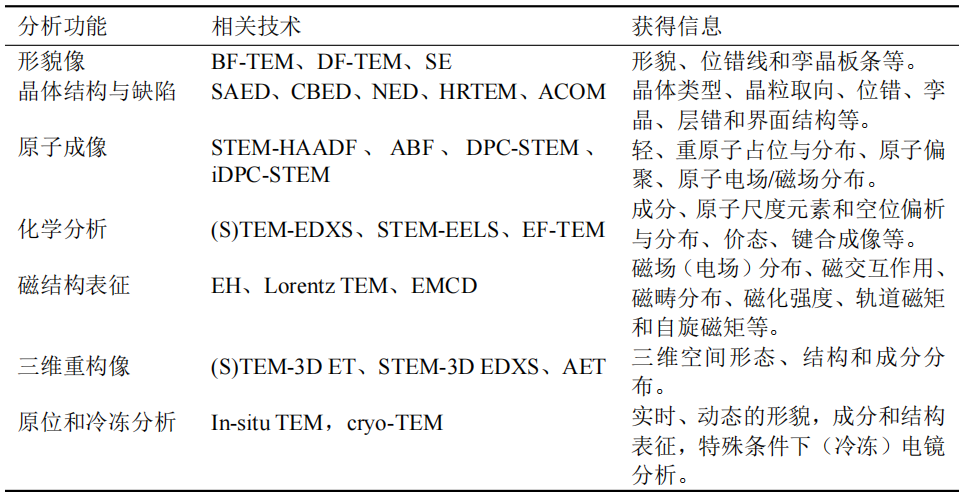

表1 透射電子顯微鏡的分析功能和相關技術

備注:BF-TEM:明場像;DF-TEM:暗場像;SE:二次電子像;SAED:選區電子衍射;CBED:會聚束電子衍射;NED:納米電子衍射;HRTEM:高分辨透射電子顯微像;TEM:透射電子顯微術(鏡);ACOM:自動晶體取向成像術;STEM:掃描透射電子顯微術(鏡);STEM-HAADF:高角環形暗場像;ABF:環形明場像;DPC-STEM:差分相位襯度成像;iDPC-STEM:積分微分相位襯度成像;EDXSX射線能量色散譜;EELS:電子能量損失譜;EF-TEM:能量過濾透射電子顯微術;EH:電子全息術;Lorentz TEM:洛倫茲電子顯微術;EMCD:電子磁手性二向色性技術;3D ET:電子三維重構技術;STEM-3D EDXSX射線能量色散譜三維重構技術;AET:原子電子三維重構技術;In-situ TEM:原位透射電鏡顯微術;cryo-TEM:冷凍透射電鏡顯微術。

2、透射電鏡實驗要求及存在的問題

透射電鏡實驗對樣品要求很高,要求待測樣品直徑不大于mm,厚度≤100 nm,如果要觀察高分辨和STEM-HAADF像等,則要求樣品更?。ㄈ缧∮?0 nm),且要求樣品表面干凈。通常,地質塊體試樣的制備主要是借助超薄切片儀,離子減薄儀或聚焦離子束顯微鏡技術完成(圖3)。由于制備的超薄樣品尺寸很小,比表面積大,其在大氣條件下很容易吸附碳氫污染物,還會發生氧化和微粒沉積。這些污染會改變樣品的本征特性,影響TEM成像質量。此外,TEM樣品桿也常常吸附大量的水分子和污染物,在TEM實驗時其會造成鏡筒,物鏡,光闌和電鏡極靴的污染。

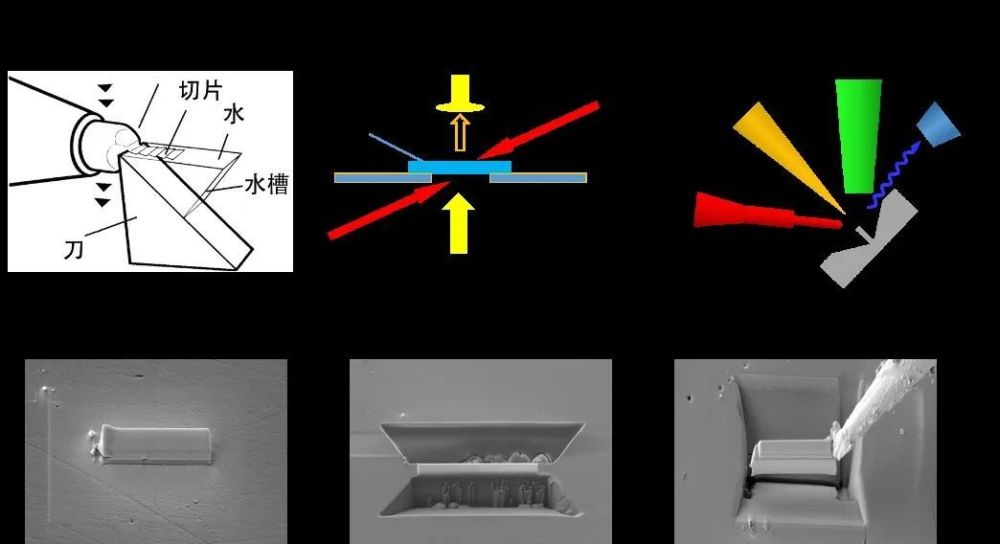

圖3 地質塊體樣品的制備方法。(a)超薄切片法;(b)離子減薄法;(c, d)聚焦離子束顯微切割法。

3、新型TEM樣品和樣品桿等離子體清洗和存儲裝置研制

針對以上問題,中國科學院地質與地球物理研究所唐旭工程師、谷立新**工程師、李秋立研究員、杜忠明**工程師、馮連君**工程師和李金華研究員研制了一種新型的TEM樣品和樣品桿等離子體清洗和存儲多功能裝置,其包括:(1)等離子體清洗系統;(2)樣品桿存儲站;(3)TEM樣品存儲站。等離子體清洗系統采用的是電感耦合等離子體發生器,射頻電源產生振蕩電磁場將Ar和O2氣體電離成由離子、電子和中性自由基組成的等離子體,其中氧自由基與碳氫化合物反應形成CO,CO2和H2O,這些產物被真空系統抽走,ZUI終實現了TEM樣品和樣品桿的清潔(圖4a)。該裝置通過獨特的三通閥和五通閥真空構件設計,實現了一套真空系統中同時連通清洗腔室、等離子體室、樣品桿存儲站(圖4b),并基于主要部件的真實尺寸進行架構設計和三維建模,從而確保了以上3個功能的有效實施(圖4和圖5)。


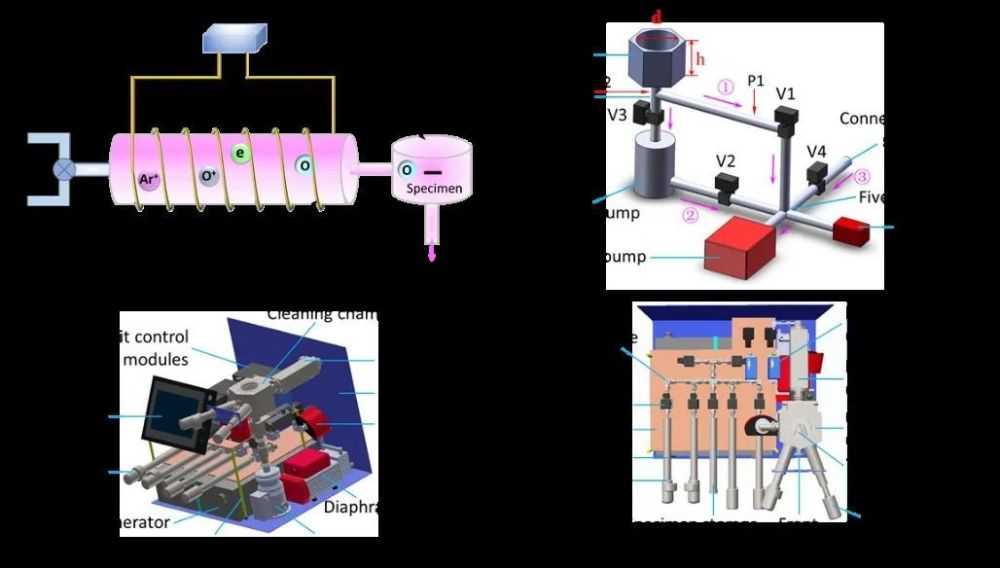

圖 4(a)等離子體清洗系統工作原理圖;(b-d)真空構件設計及裝置三維模型圖。

該裝置加工、裝配、調試完成后,他們對該裝置的性能和實驗效果進行了一系列的評估(圖5和圖6)。首先測試的是氣體在射頻發生器各個工作功率下的輝光放電效果,結果顯示在2 ~ 50 W時工藝氣體均可啟輝,表明該裝置的等離子體清洗性能達到了國際先進水平(以ZUI低2 W為標準)。其次,計算真空系統的理論抽真空時間(t=s),腔室真空度至410 Pa時的理論時間為33.4 s,實際時間為80 s,這是由于管路流導、真空管道和接頭等并未計算在內的緣故。將樣品放入清洗室后,從抽氣、開始清洗(1 min)、實驗結束到清洗室放氣完成,僅僅只需要~3 min 37 s,表明設計的裝置具有較高的抽真空效率和實驗效率。ZUI后,利用TEM對清洗前、后的PGE礦物和Ti合金超薄片進行測試。結果顯示隨著等離子清洗時間的增加,碳氫污染物得到了有效的清理,試樣表面得到明顯的改善,ZUI佳處理時間為90 s(圖6)。

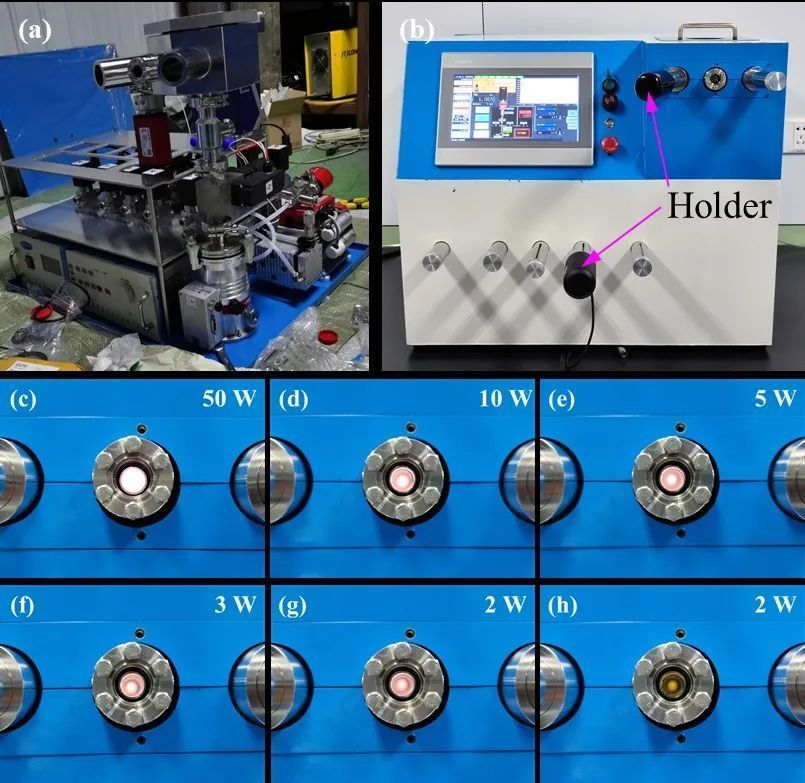

圖5 本裝置制造過程和成品,以及Ar和O2在不同射頻功率下的輝光放電


圖6 (a-f)PGE礦物在等離子體清洗前、后的TEM明場像;(g-h)Ti合金試樣在等離子體清洗前、后的TEM-EDS譜圖以及碳濃度隨清洗時間的函數。

該研究創新點如下:

(1)同一裝置中具備3個功能,有效避免了TEM樣品和樣品桿因轉移而被損壞的風險,操作符合人體工學。

(2)設計的三通閥和V3電磁閥,確保了清洗室排氣時分子泵持續運轉,這種方法可以減少分子泵在停止和重新啟動過程的時間消耗,提高了真空效率。

(3)設計樣品桿存儲站和樣品存儲站與等離子體清洗系統共用一套真空系統,很大降低成本。

本裝置可廣泛應用于地球與行星科學,材料學,半導體和生命科學等領域的TEM樣品前處理和科學研究,對電子顯微鏡行業的儀器發展也具有啟示意義。

相關研究成果發表在國際顯微鏡專業期刊Microscopy Research and Technique和國內EI期刊《地球科學》。成果受中國科學院儀器設備功能開發項目(IGG201902)、研究所實驗技術創新基金(TEC202001)和國家自然科學基金項目(41890843,41920104009)的資助。

1. 唐旭*, 谷立新, 李秋立, 杜忠明, 楊賽紅, 馮連君, 李金華. An apparatus for plasma cleaning and storage of transmission electron microscopy specimens and specimen holders [J]. Microscopy Research and Technique, 2022. 1–10. DOI: https://doi.org/10.1002/jemt.24251.

2. 唐旭,李金華*. 透射電子顯微鏡技術新進展及其在地球和行星科學研究中的應用 [J]. 地球科學. 2021. 46(4): 1374–1415. DOI:10.3799/dqkx.2020.387.
