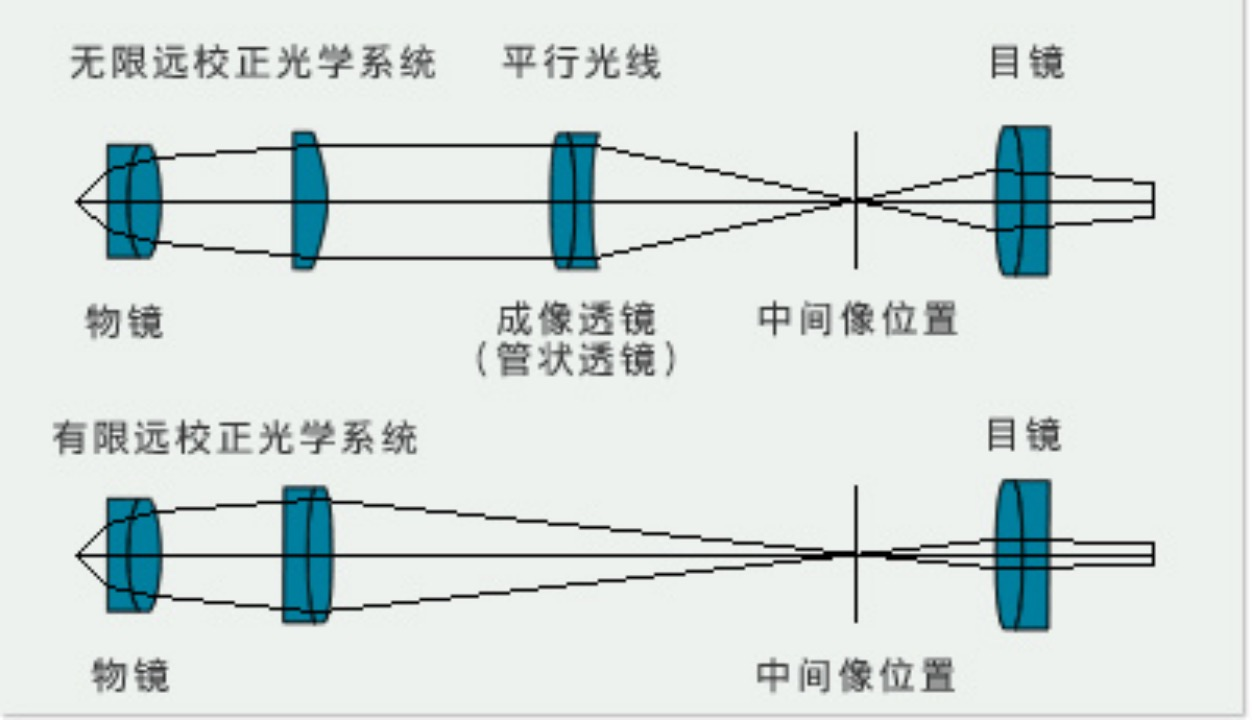

在光學顯微鏡無限遠校正光學系統中,由標本通過物鏡的光線不在物鏡成像,而是作為無限遠的平行光束進入成像透鏡,由成像透鏡形成中間像。而在有限遠校正光學系統中,則由物鏡單獨形成中間像。其原理如下圖所示:
無限遠光學矯正系統采用平行光傳播設計,較后必需由結像透鏡在中間像位置成像。現在大多數顯微鏡均采用無限遠光學系統,由于采取平行光路的設計,增加中間附件后,不會產生在有限遠系統中因附件的額外折射產生的像面漂移現象,靈位,在反射系統中的重影亦得到抑制,使顯微成像更為清晰。
顯微鏡無限遠、有限遠光學系統區別原理圖
通過上圖可以清楚看到無限遠光學系統和有限遠光學系統的優缺點,所以那個系統更理想,不言而喻。
